Mercedes Sprinter/CDI двиг рем 2000-06 Автомастер д 611(2.2л)/612 (2,7л) (тв)

420грн.

Код товара: 2301am
На складе: есть

Характеристики
Автор:
Коллектив авторов
Издательство:
Автомастер
Кол-во страниц:
240
Обложка:
Твердая
ISBN:
978-966-8520-22-8
Год выпуска модели:
2000-2006
Двигатели:
ОМ 611(2.2л)CDI, OM 612 (2,7л)CDI
Марка:
Mercedes
Модель:
Sprinter/CDI

Рейтинг:
Оценить:


Быстрый заказ
code

Руководство по ремонту и эксплуатации Mercedes Sprinter / CDI 2000-2006 годов (Автомастер)

Руководство по эксплуатации, техническое обслуживание, ремонт, электросхемы Mercedes Sprinter 2000-2006 гг. выпуска.

Модели 901.6, 902.6, 903.6, 904.6 Торговое обозначение: 208 CDI, 308 CDI, 408 CDI (MQ3) ОМ 611.987 60 кВт (82 л.с.) 211 CDI, 311 CDI, 411 CDI (MQ4) ОМ 611.981 80 кВт (109 л.с.) 213 CDI, 313 CDI, 413 CDI (MQ5) ОМ 611.981 95 кВт (130 л.с.) 316 CDI, 416 CDI (MQ6) ОМ 612.981 115 кВт (156 л.с.)

В данной книге на основе оригинальной информации рассмотрены модели 2000-2006 гг. выпуска.
Руководство содержит описание модификации дизельных двигателей ОМ 611 2,2 л CDI и ОМ 612 2,7 л CDI, рекомендации по техническому обслуживанию, описание всех систем двигателя, трансмиссии с механической и полуавтоматической коробки передач, рулевого управления с усилителем, тормозных систем с АВS и системой курсовой устойчивости ESP.

Более подробно даны сведения о функционировании систем питания и управления двигателем с аккумулирующим топливным коллектором высокого давления «Common Rail». Отражено объединение всех систем управления в единую систему управления автомобилем.

Книга включает в себя следующие разделы:
  • Руководство по эксплуатации
  • Техническое обслуживание
  • Дизельные двигатели ОМ 611 2,2 л CDI и ОМ 612 2,7 л CDI
  • Трансмиссия
  • Подвески и привод колес
  • Рулевое управление
  • Тормозные системы
  • Кузов с контрольными размерами для ремонтных работ
  • Схемы электрических соединений
Электросхемы Mercedes Benz Sprinter: (скачать бесплатно)

Инструкция по эксплуатации Mercedes Benz Sprinter CDI: (глава для ознакомления)

Книга з ремонту, експлуатації та технічного обслуговування автомобілів Mercedes Benz Sprinter CDI 2000-2006 рр. випуску, обладнаних дизельними двигунами CDI 208, 308, 408 (MQ3), 211, 311, 411 (MQ4), 213, 313, 413 (MQ5), 316, 416 (MQ6).
Також ці двигуни відомі під торговими позначеннями OM 611.987, OM 611.981, OM 612.981.

Посібник містить загальні знання про будову автомобілів, описуються різні модифікації Мерседес Спринтер. Детально відображений покроковий ремонт вузлів, механізмів і агрегатів Mersedes Sprinter.

Описано всі системи двигунів, трансмісії як з механічною, так і з автоматичною коробкою передач, рульове управління з підсилювачем, гальмівні системи з ABS, кузов, електрообладнання, система курсової стійкості ESP.

Надано повні відомості про роботу електричних та паливних систем і управління двигуном з паливним колектором високого тиску Common Rail.

В окремі розділи мануала входять інструкція з експлуатації Mercedes Sprinter, керівництво з техобслуговування та схеми електрообладнання (електричні схеми) автомобіля.
Книга призначена для власників  Мерседес Спринтер, працівників станцій технічного обслуговування, автосервісів, ремонтних майстерень.


СОДЕРЖАНИЕ КНИГИ РУКОВОДСТВО ПО РЕМОНТУ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ MERCEDES-BENZ SPRINTER CDI 2000-2006 дизель



  • ИНСТРУКЦИЯ  ПО ЭКСПЛУАТАЦИИ MERCEDES-BENZ SPRINTER 9
  • Технические термины, встречающиеся в руководстве 9

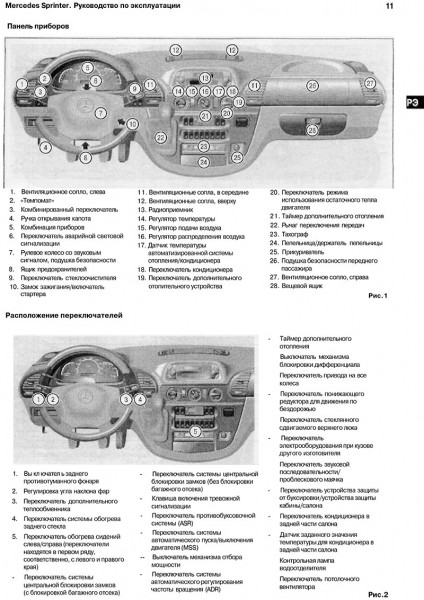

  • Панель приборов 11
  • Расположение переключателей 11
  • Приборы и контрольные лампы 12
  • Световые индикаторы на комбинации приборов 12
  • Указатель температуры охлаждающей жидкости 13
  • Указатель уровня топлива с сигнальной лампой минимального уровня топлива 13
  • Сигнальная лампа противобуксовочной системы (ASR) 13
  • Световой индикатор уровня тормозной жидкости (кроме 616 CDI) 13
  • Световой индикатор уровня тормозной жидкости и давления воздуха в ресивере стояночного тормоза
  • с пружинным энергоаккумулятором (только 616 CDI) 13
  • Световой индикатор заряда аккумуляторной батареи 13
  • Световой индикатор предельного износа тормозных накладок 14
  • Световой индикатор уровня моторного масла 14
  • Световой индикатор загрязнения топливного фильтра 14
  • Световой индикатор уровня охлаждающей жидкости 14
  • Световой индикатор электронной системы распределения тормозных сил (EBV) 14

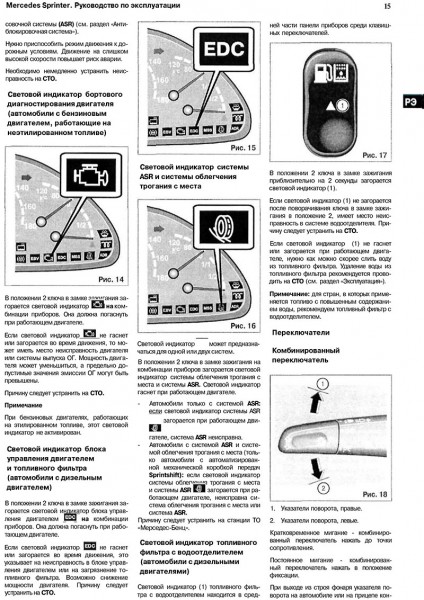

  • Световой индикатор бортового диагностирования двигателя (автомобили с бензиновым двигателем, работающие на неэтилированном топливе) 15
  • Световой индикатор блока управления двигателем и топливного фильтра (автомобили с дизельным двигателем) 15
  • Световой индикатор системы ASR и системы облегчения трогания с места 15
  • Световой индикатор топливного фильтра с водоотделителем (автомобили с дизельными двигателями) 15
  • Переключатели 15
  • Комбинированный переключатель 15
  • Выключатель системы аварийной световой сигнализации 16
  • Задний противотуманный фонарь 16
  • Задний противотуманный фонарь/ противотуманная фара 16
  • Переключатель стеклоочистителя/фароочистителя 16
  • Многофункциональный дисплей 16
  • Часы 17
  • Счетчики общего и суточного пробега 17
  • Освещение дисплея и приборов 17
  • Индикатор температуры наружного воздуха 17
  • Тахометр 18
  • Регулировка угла наклона фар 18
  • Компьютер сервисной системы ASSYST 18
  • Ручной вызов оставшихся дистанции/времени пробега 18
  • Сброс параметров сервисного компьютера системы ASSYST 18
  • Индикация уровня моторного масла на комбинации приборов (только у автомобилей с сервисным компьютером системы ASSYST) 19
  • Вызов на дисплей информации об уровне моторного масла 19
  • Индикация уровня моторного масла на комбинации приборов (автомобили без сервисного компьютера системы ASSYST) 19
  • Замок зажигания Mersedes Benz Sprinter 20
  • Устройство блокировки пуска 20
  • Система противоугонной сигнализации 20
  • Противоугонная сигнализационная система с устройством защиты от буксировки и устройством защиты кабины/салона 20
  • Клавиша включения тревожной сигнализации 21
  • Регулировка положения зеркал Внутреннее зеркало заднего вида 21
  • Наружные зеркала заднего вида, электрически регулируемые 21
  • Система безопасности 21
  • Подушки безопасности и натяжители ремней безопасности 22
  • Обеспечение безопасности детей 22
  • Система автоматического пуска и выключения двигателя (MSS) 23
  • Темпомат 23
  • Автомобили Mercedes Benz Sprinter с автоматизированной механической коробкой передач (Sprintshift) 23
  • Отопление и вентиляция 24
  • Вентиляция 24
  • Режим рециркуляции воздуха 24
  • Отопление 24
  • Осушение и оттаивание передних стекол 25
  • Регулируемый кондиционер 25
  • Кондиционирование воздуха (при варианте комплектации с кондиционером) 25
  • Осушение воздуха (при варианте комплектации с кондиционером) 25
  • Обогрев заднего стекла 26
  • Режим использования остаточного тепла двигателя (REST) 26
  • Дополнительное отопление (жидкостный или воздушный отопитель) 26
  • Управление таймером дополнительного отопителя 27
  • Установка времени и дня недели 27
  • Установка/активирование времени предварительной установки 27
  • Пуск и выключение двигателя 28
  • Автомобили Mercedez Benz Sprinter с дизельным двигателем (кроме 616 CDI) 28
  • Автомобили Mersedez Benz Sprinter с дизельным двигателем (616 CDI) 28
  • Механическая коробка передач 29
  • Автоматизированная механическая коробка передач Sprintshift 29
  • Переключение между автоматическим и ручным режимами работы 30
  • Пуск двигателя автомобилей Мэрседес Бенз Спринтер с автоматизированной механической КП Sprintshift 30
  • Автоматический режим работы автоматизированной МКП Sprintshift 30
  • Трогание с места 30
  • Движение в автоматическом режиме 30
  • Торможение/остановка автомобиля в автоматическом режиме 30
  • Переключение на ручной режим 30
  • Трогание с места 31
  • Движение в ручном режиме 31
  • Маневрирование 31
  • Аварийный режим 31
  • Система облегчения трогания с места (только для автомобилей с КП Sprintshift) 31
  • Автоматическая коробка передач (только 616 CDI) 32
  • Антиблокировочная система (ABS) 33
  • Противобуксовочная система (ASR) 33
  • Торможение 33
  • Буксировка 34
  • Механизм блокировки дифференциала (блокировка осевого дифференциала заднего моста) 36
  • Отключаемый механизм блокировки дифференциала 36
  • Механизм автоматической блокировки дифференциала (616 CDI) 36
  • Механизм отбора мощности 37
  • Система автоматического регулирования частоты вращения (ADR) 37
  • Электрооборудование Мерсэдэс Бенц Спринтер 37
  • Обзоры реле - серийная комплектация 38
  • Предохранители, реле, диоды (элементы специальной комплектации) 38
  • Перечень предохранителей (серийная комплектация) 38
  • Перечень предохранителей, реле, диодов (элементы специальной комплектации) 39
  • Замена ламп накаливания 39
  • Плафоны в салоне и багажном отсеке 42
  • Аккумуляторная батарея 42
  • Замена колес 43
  • Автомобильный домкрат 44
  • Установка автомобильного домкрата 44
  • Снятие колеса 45
  • Установка колеса 45
  • Крепление сцепного устройства 45
  • Заправочные объемы 46
  • Расход топлива 46
  • Корректировка давления в шинах 47
  • Максимальная нагрузка на крышу 48
  • Идентификация 48
  • Паспортные карточки автомобиля 49
  •  1. ТЕХОБСЛУЖИВАНИЕ МЕРСЕДЭС БЕНС СПРИНТЕР 50
  • Межсервисные интервалы технического обслуживания 50
  • Интервалы технического обслуживания 50
  • Сброс показаний сервисного компьютера ASSYST 50
  • Работы по техническому обслуживанию 50
  • Проверка тормозной системы 50
  • Функциональная проверка систем 50
  • Проверка контрольных индикаторов 50
  • Проверка фар и наружных световых приборов 51
  • Проверка стеклоочистителя и стеклоомывателя 51
  • Моторный отсек 51
  • Замена масла в двигателе и масляного фильтра 51
  • Проверка и корректировка концентрации охлаждающей жидкости (далее - ОЖ) 51
  • Замена ОЖ 52
  • Гидравлический привод тормозов 52
  • Проверка и корректировка уровня тормозной жидкости 52
  • Замена ТЖ 52
  • Гидравлическое рулевое управление (ГУР) 53
  • Стеклоомыватель 53
  • Двигатель Мэрседес Бенз Спринтер 53
  • Воздушный фильтр 53
  • Проверка уровня загрязнения воздушного фильтра 53
  • Замена воздушного фильтра 53
  • Замена топливного фильтра 53
  • Проверка поликлинового ремня на наличие износа и повреждений 54
  • Замена поликлинового ремня 54
  • Схема установки ремня привода вспомогательных механизмов 55
  • Тормозные системы 55
  • Проверка толщины тормозных колодок 55
  • Одиночные шины 55
  • Сдвоенные шины 55
  • Замена передних тормозных колодок 55
  • Замена задних тормозных колодок 56
  • Снятие и установка передних тормозных дисков 56
  • Снятие и установка задних тормозных дисков 56
  • Регулировка тросов стояночного тормоза 57
  • Снятие и установка колодок стояночного тормоза 57
  • Проверка герметичности резиновых уплотнений 58
  • Регулятор усилия задних тормозов 58
  • Проверка буфера передней и задней осей 58
  • Рулевой механизм 58
  • Проверка рулевого механизма 58
  • Замена наконечника рулевой тяги 58
  • Замена гофрированного пыльника рулевой тяги 59
  • Регулировка угла схождения передних колес 59
  • Замена масла в трансмиссии 60
  • Замена масла в механической коробке переключения передач (МКПП) 60
  • Замена масла в роботизированной коробке переключения передач (РКПП) 716.643 60
  • Замена масла в заднем редукторе 61
  • Замена масла в переднем редукторе 61
  • Замена масла в раздаточной коробке 61
  • Замена масла в автоматической коробке переключения передач (АКПП) 61
  • Замена воздушного фильтра салона 62
  • Проверка сцепного устройства 62
  •  2. ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ ОМ611 2.2ЛИОМ6122,7Л 63
  • Снятие и установка двигателя 63
  • Разборка и сборка двигателя 65
  • Головка блока цилиндров 65
  • Снятие и установка декоративной панели ГБЦ 65
  • Снятие и установка крышки ГБЦ 66
  • Снятие и установка верхней части воздушного коллектора двигателя ОМ 611 67
  • Снятие и установка нижней части воздушного коллектора 67
  • Снятие и установка воздушного коллектора двигателя ОМ612 68
  • Снятие и установка выпускного коллектора 69
  • Снятие и установка головки блока цилиндров 69
  • Затяжка винтов головки блока цилиндров 71
  • Снятие и установка передней крышки головки блока цилиндров 71
  • Снятие и установка распределительных валов 72
  • Установки синхронизации 73
  • Снятие и установка клапанов 74
  • Седла клапанов 75
  • Направляющие втулки клапанов 75
  • Установка клапанов 75
  • Снятие и установка гидравлического натяжного устройства цепи привода ГРМ 75
  • Разборка и сборка нижней части двигателя 76
  • Блок цилиндров 76
  • Шатунно-поршневая группа деталей (ШПГ) 76
  • Коленчатый вал 76
  • Разборка КШМ и ШПГ 77
  • Проверка и обработка верхней плоскости блока цилиндров 79
  • Установка поршней 82
  • Проверка и ремонт шатунов 82
  • Соединение поршней с шатунами и установка в блок цилиндров 83
  • Измерение выступания поршня над плоскостью разъема нового блока цилиндров 84
  • Передняя крышка блока цилиндров 84
  • Установка масляного насоса 85
  • Установка задней крышки блока цилиндров 85
  • Установка маховика 85
  • Установка поддона масляного картера 85
  • Проверка компрессии в цилиндрах 86
  • Проверка плотности цилиндров 87
  • Система смазки 87
  • Снятие и установка поддона масляного картера на двигателе 0М611 87
  • Снятие и установка поддона масляного картера на двигателе ОМ612 88
  • Снятие и установка масляного насоса 89
  • Снятие и установка натяжного устройства цепи привода масляного насоса 89
  • Снятие и установка водомасляного теплообменника 90
  • Система охлаждения 90
  • Радиатор 90
  • Вентилятор с термомуфтой 91
  • Насос ОЖ 91
  • Термостат 92
  • Датчик уровня ОЖ 92
  • Привод вспомогательных механизмов 92
  • Снятие и установка ремня привода вспомогательных механизмов 92
  • Схема установки ремня привода вспомогательных механизмов 93
  • Снятие и установка натяжного устройства ремня привода вспомогательных механизмов 93
  • Снятие и установка демпфирующего шкива коленчатого вала 94
  • Снятие и установка корпуса воздушного фильтра 94
  • Снятие и установка вакуумного насоса 95
  • СИСТЕМА ПИТАНИЯ и УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 95
  • Принцип действия системы питания и управления двигателем 95
  • Гидравлическая схема системы подачи и впрыска топлива 95
  • Функциональная схема системы управления двигателем 96
  • Функции, выполняемые системой питания и управления в различных режимах 97
  • Функция предварительной подачи топлива 97
  • Управление давлением впрыскиваемого топлива 97
  • Управление количеством впрыскиваемого топлива 97
  • Управление количеством впрыскиваемого топлива в режиме запуска двигателя 97
  • Функция управления впрыскиванием предварительной порции топлива 97
  • Функция управления впрыскиванием главной порции топлива 97
  • Функция предварительного нагрева свечей накаливания 97
  • Назначение 97
  • Функционирование 98
  • Функция ограничения вредных выбросов в окружающее пространство 98
  • Состав системы управления двигателем 99
  • Электронный блок управления двигателем 99
  • Входные сигналы от мультиплексной сети данных CAN bus 99
  • Снятие и установка блока управления двигателем 100
  • Мультиплексная сеть (CAN) 100
  • Датчики 101
  • Датчик положения педали акселератора 101
  • Датчик положения коленчатого вала 101
  • Датчик положения распределительного вала 102
  • Датчик температуры охлаждающей жидкости 102
  • Датчик температуры топлива 103
  • Датчик массы входящего воздуха 104
  • Датчик температуры входящего воздуха 104
  • Датчик давления наддува 104
  • Датчик давления топлива в ТКВД 105
  • Датчик состояния масла 105
  • Переключатель, контролирующий положение педали сцепления 107
  • Система подачи воздуха 107
  • Функциональная схема системы подачи воздуха 107
  • Турбонагнетатель Mersedes Benc Sprinter 107
  • Снятие и установка турбонагнетателя 108
  • Система подачи топлива 109
  • Клапан предварительного подогрева топлива 109
  • Топливоподкачивающий насос 109
  • Топливопроводы на двигателе 110
  • Клапан прекращения подачи топлива 110
  • Топливный насос высокого давления 111
  • Привод ТНВД 112
  • Топливный коллектор высокого давления (ТКВД) 113
  • Топливопроводы высокого давления 114
  • Клапан регулирования давления в ТКВД 114
  • Форсунки 115
  • Функционирование 116
  • Снятие и установка топливных форсунок 116
  • Штуцер крепления трубки высокого давления к топливной форсунке 117
  • Электрооборудование двигателя 117
  • Снятие и установка жгута проводов электропитания двигателя на кузове автомобиля Mercedes Benz Sprinter 117
  • Снятие и установка проводов на двигателе 118
  • Снятие и установка генератора 119
  • Снятие и установка стартера 119
  • Снятие и установка шкива привода генератора 120
  • Снятие и установка свечи накаливания 120
  •  3. ТРАНСМИССИЯ 121
  • Сцепление 121
  • Управление механизмом сцепления 121
  • Принцип действия гидравлического привода выключения сцепления 121
  • Система автоматического привода выключения сцепления 122
  • Выключение сцепления 122
  • Включение сцепления 122
  • Привод выключения сцепления при помощи педали 122
  • Проверка деталей сцепления при ремонте 122
  • Снятие сносного рабочего цилиндра сцепления 123
  • Снятие и установка педали сцепления 123
  • Механическая коробка передач типа 711.6 125
  • Обозначение МКПП 125
  • Устройство МКПП 125
  • Ремонтные работы 125
  • Снятие и установка МКПП 125
  • Отсоединение и присоединение тросов привода переключения передач 126
  • Снятие и установка рычага переключения передач 127
  • Снятие тросов привода переключения передач 128
  • Регулировка тросов привода переключения передач 128
  • Составные части МКПП 711.605 (G20) и 711.620 (G32) 128
  • Передняя часть корпуса МКПП типа 711.605 (G20) и 711.620 (G32) 128
  • Задняя часть корпуса КПП 711.605 (G20) и 711.620 (G32) 129
  • Первичный вал КПП 711.605 (G20) и 711.620 (G32) 131
  • Вторичный вал МКПП типа 711.605 (G20) 132
  • Вторичный вал МКПП типа 711.620 (G32) 133
  • Детали 5-й и задней передач МКПП типа 711.605 (G20) и 711.620 (G32) 134
  • Промежуточный вал 135
  • Ползуны и вилки переключения передач 138
  • Механизм переключения передач 138
  • Тросовый привод переключения передач 139
  • Раздаточная коробка 140
  • Механическая коробка передач типа 716.6 142
  • Гидравлический блок управления 142
  • Разборка и сборка полуавтоматической КПП 716.6 143
  • Подготовительные операции 143
  • Разборка КПП 143
  • Сборка КПП 145
  • Разборка и сборка передней части корпуса КПП 146
  • Датчик положения механизма выключения сцепления 146
  • Датчик давления в гидравлическом приводе управления КПП 146
  • Внутренний механизм переключения передач 146
  • Механические элементы КПП 146
  • Синхронизаторы 146
  • Трехконусный синхронизирующий механизм 147
  • Двухконусный синхронизирующий механизм 147
  • Одноконусный синхронизирующий механизм 147
  • Промежуточный вал 148
  • Главный вал и первичный вал 148
  • Карданные валы 149
  • Передний карданный вал полноприводных автомобилей 149
  • Двухзвенный карданный вал 150
  • Трехзвенный карданный вал 151
  • Карданные валы привода передней оси 152
  •  4. ПОДВЕСКИ И ПРИВОД КОЛЕС 153
  • Подвеска передних колес 153
  • Снятие и установка передней подвески 153
  • Элементы передней подвески 154
  • Стойка амортизатора 154
  • Рессора и рычаги 154
  • Стабилизатор поперечной устойчивости 156
  • Поворотный кулак 156
  • Ступица переднего колеса 157
  • Подвеска задних колес 157
  • Снятие и установка задней подвески 158
  • Устройство задней подвески типов 741.407, 741.408, 741.409, 741.411 на моделях 901.6, 902.6,903.6 158
  • Устройство задней подвески 741.130 на модели 904.6 158
  • Снятие заднего моста в сборе 159
  • Механизм блокировки дифференциала 159
  • Конструкция исполнительного цилиндра блокировки дифференциала 159
  • Преобразователь давления системы управления блокировкой дифференциала 160
  • Электромагнитный клапан системы блокировки дифференциала 160
  • Снятие и установка амортизатора на автомобилях моделей 901.6,902.6,903.6 160
  • Замена резинометаллических втулок амортизаторов на автомобилях моделей 901.6,902.6,903.6 161
  • Стабилизатор поперечной устойчивости на автомобилях моделей 901.6,902.6,903.6 161
  • Рессоры 162
  • Снятие и установка рессор на автомобилях моделей 901.6, 902.6,903.6 162
  • Замена резиновых втулок рессор 163
  • Полуоси 163
  • Редуктор главной передачи 164
  •  5. РУЛЕВОЕ УПРАВЛЕНИЕ 166
  • Снятие и установка рулевого колеса 166
  • Рулевое колесо без подушки безопасности 166
  • Рулевое колесо с подушкой безопасности 166
  • Снятие и установка замка зажигания 166
  • Снятие и установка вращающегося контактного сочленения (ВКС) 167
  • Снятие и установка рулевой тяги 167
  • Снятие и установка рулевого механизма 167
  • Установка рулевого механизма 168
  • Регулировка зазора зубчатого зацепления в реечном механизме 169
  • Снятие и установка рулевой колонки 169
  • Снятие и установка гидравлического насоса 170
  • Заправка и прокачка гидравлической системы 170
  • Гидравлический усилитель рулевого управления 170
  •  6. ТОРМОЗА 173
  • Схема гидравлической системы тормозов 173
  • Автомобили без ABS 173
  • Автомобили с ABS 173
  • Рычаг стояночного тормоза 174
  • Главный тормозной цилиндр 174
  • Вакуумный усилитель тормозов 174
  • Гидравлический блок 175
  • Датчики частоты вращения передних колес 175
  • Размещение компонентов системы ABS (для автомобилей, не оборудованных системой ESP) 177
  • Описание элементов системы 178
  • Гидравлический блок регулирования тормозных усилий 178
  • Датчики частоты вращения колес 178
  • Датчик поперечных ускорений 178
  • Датчик угловой скорости (рыскания) 178
  • Датчик угла поворота рулевого колеса 179
  • Функционирование системы ESP 179
  • Режим регулирования системы ESP 179
  • Режим регулирования системы ESP: поддержание давления 179
  • Режим регулирования системы ESP: сброс давления 180
  • Система экстренного торможения Brake Assist System (BAS): функциональное описание 180
  • Назначение 180
  • Преимущества 180
  • Обычный режим BAS: функциональное описание 181
  • Режим сброса давления (BAS): функциональное описание 181
  •  7. КУЗОВ 182
  • Передний бампер 182
  • Передняя панель 182
  • Переднее крыло 183
  • Капот 183
  • Снятие и установка 183
  • Регулировка капота 183
  • Передняя дверь 184
  • Снятие и установка 184
  • Регулировка 184
  • Схема внутренней облицовки 184
  • Замок передней двери 185
  • Элементы стеклоподъемника передних дверей 185
  • Лючок заливной горловины топливного бака 185
  • Сдвижная дверь 185
  • Снятие и установка 185
  • Регулировка 186
  • Замок 187
  • Направляющие сдвижной двери 188
  • Стекло 188
  • Задний бампер 188
  • Задние распашные двери 189
  • Снятие и установка 189
  • Регулировка 189
  • Элементы крепления дверей 190
  • Замок правой задней двери 190
  • Замок левой задней двери 190
  • Стекло 190
  • Стационарные боковые окна 191
  • Сдвижные боковые окна 191
  • Панель приборов 192
  • Схема крепления подушки безопасности переднего пассажира 192
  • Схема установки элементов центральной панели приборов 192
  • Элементы верхней части панели приборов 193
  • Схема элементы облицовки и крепления приборной панели 193
  • Схема элементов, предназначенных для хранения мелких вещей 194
  • Силовая поперечина кузова 194
  • Снятие и установка водительского сиденья 194
  • Колеса и шины 195
  • Углы установки колес 195
  • Углы установки передних колес 195
  • Углы установки задних колес 196
  • Расстояния и сравнительные размеры передней и задней осей 196
  •  Пояснения к схемам электрических соединений 198
  • Классификация схем электрических соединений автомобиля (в соответствии с базой данных) Электросхемы Mercedes Benz Sprinter 198
  •  Перечень приведенных схем электрических соединений 198
  • Список аббревиатур, встречающихся на электрических схемах 199
  • Расположение и обозначение точек присоединения на массу 201
  • Обозначение разъемов и проводов 201
  •  Перечень элементов электрооборудования, изображенных на схемах, имеющихся в данном руководстве 202





Раздел: Книги по автомобилю Мерседес


Есть вопросы по этому товару?
Вы можете задать нам вопрос(ы) с помощью следующей формы.
code
